pengujian mesin-1

1. Jelaskan fungsi skema mesin !
2. Jelaskan alasan pemahaman fungsi tiap komponen pada suatu sistem!
3. Jelaskan langkah-langkah sebelum pengoprasian sebuah mesin!
4. Jelaskan pertimbangan dalam menyusun SF pada tiap komponen mesin!

1.       Fungsi skema mesin ialah gambaran / serangkaian bagian-bagian perkakas untuk menggerakkan atau membuat sesuatu yang dijalankan dengan roda, digerakkan oleh tenaga manusia atau motor penggerak, menggunakan bahan bakar minyak atau tenaga alam. Sehingga mengetahui urut-urutan komponen awal pergerakan dari input hingga out put.Referensi: http://kbbi.web.id/mesin

2.     Pemahaman fungsi tiap komponen pada suatu sistem ialah untuk mengetahui jika terjadi kerusakan pada suatu sistem , sehingga dapat mengedintifikasi komponen di suatu sistem agar dengan cepat,tepat dalam memperbaiki atau pergantian komponen dari suatu sistem yang bekerja.

3.     Langkah langkah sebelum pengoprasian mesin yang wajib dilaksanakan sebelum anda mengoperasikan mesin adalah sebagai berikut;

1. Pemeriksaan kelilingKelilingi sekitar unit. pastikan kondisi unit dan alat kerja mulai bagian bawah hingga bagian atas dalam keadaan baik.2. Pemeriksaan enginePastikan oli mesin, oli hidrolis, air radiator, instalasi kabel, ruangan mesin, air accu, dan lain-lain dalam keadaan baik.3. Pelumasan alat gerakLakukan pelumasan secara menyeluruh terhadap sendi-sendi gerak pada alat kerja. Pastikan semua perangkat unit dalam keadaan terlumasi dengan grease.4. Pemeriksaan ruangan kabin operatorPeriksa kontrol panel dan pastikan tampilan di layar monitor dalam keadaan baik. bersihkan sekitar mesin yang anda oprasikan, kaca, dan sebagainyan.  pastikan anda bisa mengoprasikan mesin dengan nyaman.5. Pemanasan mesinHidupkan mesin. pastikan asap dan suara mesin dalam keadaan baik dan normal. jika temperatur mesin dan sirkulasi oli hidrolis sudah cukup, mulailah beroperasi. selamat bekerja dengan tetap mengutamakan keselamatan kerja. Referensi: http://catatanrutin.blogspot.co.id/2013/07/langkah-pertama-sebelum-mengoperasikan.html

4.    Keamanan (Safety factor) adalah faktor yang digunakan untuk méngevaluasi agar perencanaan elemen mesin terjamin keamanannya dengan dimensi yang minimum

Joseph P Vidosic (“ Machine Design Projects”)

-> Faktor Keamanan/ Safety Factor (sf)berdasarkan tegangan luluh adalah• sf = 1,25 – 1,5 : kondisi terkontrol dan tegangan yang bekerja dapat ditentukan dengan pasti
• sf = 1,5 – 2,0 : bahan yang sudah diketahui, kondisi lingkungan beban dan tegangan yang tetap dan dapat ditentukan dengan mudah.
• sf = 2,0 – 2,5 : bahan yang beroperasi secara rata-rata dengan batasan beban yang diketahui.
• sf = 2,5 – 3,0 : bahan yang diketahui tanpa mengalami tes. Pada kondisi beban dan tegangan rata-rata.
• sf = 3,0 – 4,5 : bahan yang sudah diketahui. Kondisi beban, tegangan dan lingkungan yang tidak pasti.
• Beban berulang : Nomor 1 s/d 5
• Beban kejut : Nomor 3 – 5
• Bahan Getas : Nomor 2 – 5 dikalikan dengan 2

Dobrovolsky (“Machine element”)

-> Faktor Keamanan/ Safety Factor berdasarkan jenis beban adalah :• Beban Statis : 1,25 – 2
• Beban Dinamis : 2 – 3
• Beban Kejut : 3 – 5
Referensi : https://yefrichan.wordpress.com/2012/10/10/faktor-keamanansafety-factor-dalam-perancangan-elemen-mesin/

Dari urain di atas dapat di simpulkan bahwa betapa pentingnya tentang keamanan dari suatu mesin agar berjalan dengan baik sampai jangka waktu tertentu.juga dalam pemoprasiaannya operator menjadi lebih aman untuk mengoprasiannya.

ELEMEN MEKATRONIKA & MANFAATNYA

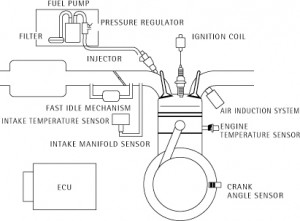

Struktur dan Elemen Mekatronika

Elemen-elemen mekatronik .
1. Mekanisme mesin. Ini adalah objek kendali yang bisa berupa lengan robot, mekanisme penggerak otomotif, generator pembangkit listrik dan lain sebagainya.
2. Sensor. Ini adalah elemen yang bertugas memonitor keadaan objek yang dikendali. Sensor ini dilengkapi dengan rangkaian pengkondisi sinyal yang berfungsi memproses sinyal listrik menjadi sinyal yang mengandung informasi yang bisa dimanfaatkan.
3. Kontroler. Ini adalah elemen yang mengambil keputusan apakah keadaan objek kendali telah sesuai dengan nilai referensi yang diinginkan, dan kemudian memproses informasi untuk menetapkan nilai komando guna merefisi keadaan objek kendali.
4. Rangkaian penggerak. Ini adalah elemen yang berfungsi menerima sinyal komando dari kontroler dan mengkonversinya menjadi energi yang mampu menggerakkan aktuator untuk melaksanakan komando dari kontroler. Elemen ini selain menerima informasi dari kontroler juga menerima catu daya berenergi tinggi.
5. Aktuator. Ini adalah elemen yang berfungsi mengkonversi energi dari energi listrik ke energi mekanik. Bentuk konkrit aktuator ini misalnya: motor listrik, tabung hidrolik, tabung pnematik, dan lain sebagainya.
6. Sumber energi. Ini adalah elemen yang mencatu energi listrik ke semua elemen yang membutuhkannya. Salah satu bentuk konkrit sumber energi adalah batere untuk sistem yang berpindah tempat, atau adaptor AC-DC untuk sistem yang stasionari (tetap di tempat).

Manfaat Mekatronika

Beberapa manfaat penerapan mekatronik adalah sebagai berikut:

1. Meningkatkan fleksibilitas. Manfaat terbesar yang dapat diperoleh dari penerapan mekatronik adalah meningkatkan fleksibilitas mesin dengan menambahkan fungsifungsi baru yang mayoritas merupakan kontribusi mikro-prosesor. Sebagai contoh, lengan robot industri dapat melakukan berbagai jenis pekerjaan dengan merubah program peranti lunak di mikro-prosesornya seperti halnya lengan manusia. Ini yang menjadi faktor utama dimungkinkannya proses produksi produk yang beraneka ragam tipenya dengan jumlah yang sedikit-sedikit.
2. Meningkatkan kehandalan. Pada mesin-mesin konvensional (manual) muncul berbagai masalah yang diakibatkan oleh berbagai jenis gesekan pada mekanisme yang digunakan seperti: keusangan, masalah sentuhan, getaran dan kebisingan. Pada penggunaan mesin-mesin tersebut diperlukan sarana dan operator yang jumlahnya banyak untuk mencegah timbulnya masalah-masalah tersebut. Dengan menerapkan switch semikonduktor misalnya, maka masalah-masalah akibat sentuhan tersebut dapat diminimalkan sehingga meningkatkan kehandalan. Selain itu, dengan menggunakan komponen-komponen elektronika untuk mengendalikan gerakan, maka komponenkomponen mesin pengendali gerak bisa dikurangi sehingga meningkatkan kehandalan.

3. Meningkatkan presisi dan kecepatan. Pada mesin-mesin konvensional (manual) yang sebagian besar menggunakan komponen-komponen mesin sebagai pengendali gerak, tingkat presisi dan kecepatan telah mencapai garis saturasi yang sulit untuk diangkat lagi. Dengan menerapkan kendali dijital dan teknologi elektronika, maka tingkat persisi mesin dan kecepatan gerak mesin dapat diangkat lebih tinggi lagi sampai batas tertentu. Batas ini misalnya adalah rigiditas mesin yang menghalangi kecepatan lebih tinggi karena munculnya getaran. Hal ini melahirkan tantangan baru yaitu menciptakan sistem mesin yang memiliki rigiditas lebih tinggi.

http://slideplayer.info/slide/2979982/#

TAMBAHAN BUAT TEMEN-TEMEN MATERI KULIAH COPY DARI BLOGNYA BAPAK DEDI LAZUARDI

http://dedilazuardi.blogspot.co.id/2011/03/materi-kuliah-mekatronika.html

TERIMAKASIH
